نقشه کشی باغ ویلا ، اصول اولیه و مهم در طراحی

اولین مرحله برای ساخت یک پروژه مانند باغ ویلا، طراحی نقشه و نقشه کشی آن است. این کار بسیار اساسی و مهم باید توجه متخصصان این حوزه انجام گیرد زیرا با کوچکترین اشتباهی ممکن است ساختمان از حالت عادی خود خارج شده و گاه غیرقابل سکونت شود.

باستان‌شناسان نیز دریافته‌اند که در ایران قدیم، برای ساخت ساختمان‌های بزرگ مانند قصرهای پادشاهان، از نقشه‌های مخصوصی استفاده می‌کردند. امروزه اما نقشه کشی به وسیله نرم‌افزارهای خاصی انجام میگیرد و در نهایت نقشه‌ها بسیار پیشرفته‌تر و دقیق‌تر خواهند بود. در ادامه اصول اصلی و اولیه نقشه کشی باغ ویلا توضیح داده میشود . همچنین اطلاعات جامعی از دیگر انواع ساختمان توضیح داده میشود.

نقشه کشی ویلا چیست؟

همانطور که اشاره شد، نقشه کشی از مهم‌ترین اقدامات در ساخت یک بنا مسکونی یا ویلا است. امروزه حتی برای بازسازی‌ها و نوسازی‌های کوچک و همچنین طراحی دکوراسیون داخلی و نما، از نقشه استفاده می‌کنند.

داشتن نقشه در اولین مرحله موجب رضایت مشتری و کارفرما میشود و می‌توان از نظرات وی نیز برای طراحی استفاده نمود. همچنین نقشه می‌تواند از هزینه‌های تغییرات بعدی نیز جلوگیری کرده و زمان تحویل پروژه را کوتاه‌تر کند.

مقاله پیشنهادی : هزینه طراحی ویلا

نقشه کشی در بسیاری دیگر از زمینه‌ها نظیر مهندسی معماری، عمران، برق، مکانیک و غیره کاربرد داشته و هیچ‌کدام از پروژه‌ها در زمینه‌های گفته شده، بدون داشتن نقشه شروع نمی‌شوند.

در ساختمان‌سازی و ساخت یک بنا، از نقشه کشی برای موارد مختلفی استفاده می‌شود. این موارد شامل طراحی یک پلان معماری، محاسبات سازه‌ای، پلان تأسیسات برقی، نماسازی و غیره خواهد شد.

نقشه کشی باغ ویلا چگونه انجام می‌شود؟

در ابتدای امر نقشه کشی برای باغ ویلا باید با یک شرکت یا مهندس مشاور برای طراحی نقشه تبادل نظر کرده و قرارداد کار امضا نمود. در این صورت، مهندس نقشه‌کش متعهد می‌شود تا نقشه تمامی قسمت‌های باغ ویلا، اعم از ساختمان و باغ را طراحی کرده و در زمان مشخص تحویل دهد.

مهندس سازه، محسبات لازم را انجام داده و نقشه اجرایی را طراحی می‌کند. در ادامه باید تأسیسات برقی و مکانیکی طراحی شوند. این‌کار بر عهده مهندسین تأسیسات بوده است. همچنین عوامل بسیار زیادی نیز بر روی طراحی نقشه تآثیرگذار هستند.

مقاله پیشنهادی : نقشه ساخت ویلا کوچک با متراژ 100

مهم‌ترین این عوامل در ادامه بیان شده‌اند؛

• مقررات و ضوابطی که توسط شهرداری‌ها، وزارت راه و ساختمان و ارگان‌های ذی‌ربط دیگر تعیین می‌شوند در طراحی نقشه نقش بسیار زیادی دارند.
• استانداردهایی که توسط کارفرما تعیین شده و یا به طور کلی وجود دارند می‌توانند نقشه ساختمان‌ را دچار تغییر کنند.
• کاربری ساختمانی که طراحی نقشه برای آن انجام می‌شود، از جمله عوامل مهم در نقشه کشی است. به طور مثال نقشه کشی باغ ویلا با نقشه‌هایی که برای ساختمان‌های اداری یا مسکونی طراحی می‌شود، متفاوت است.
• امکان اجرا و ساخت نقشه طراحی شده در مکان مورد نظر نیز باید وجود داشته باشد.
• همچنین بودجه در نظر گرفته شده برای طراحی نقشه باغ ویلا و دیگر ساختمان‌ها، می‌تواند بر روی کیفیت طراحی تأثیرگذار باشد.

بعد از طراحی کامل نقشه، می‌توان با استفاده از نرم‌افزارهای مخصوص، باغ ویلا را به طور سه بعدی شبیه‌سازی نمود. این شبیه‌سازی موجب می‌شود تا پیمانکار و کارفرما اطلاعات دقیق‌تری از پروژه بدست آورند و در صورت نیاز به تغییر و اعمل سلیقه خاصی، آن را بیان کنند.

انواع نقشه‌های لازم برای باغ ویلا

نقشه‌های اصلی یک ساختمان مثل باغ ویلا به سه دسته تقسیم می‌شوند؛

1. نقشه‌های معماری در نقشه کشی باغ ویلا

از اصلی‌ترین نقشه‌ها که برای ساخت ساختمان‌ها مورد استفاده قرار می‌گیرد، نقشه‌های معماری هستند. از انواع این نقشه، پلان است که در آن چینش اتاق‌ها، ابعاد آن‌ها و محل‌های نصب در و پنجره، راه پله، آسانسور و دیگر قسمت‌ها مشخص خواهد شد.

در این نقشه، ساختمان از بالا مشاهده شده و در واقع یک برش افقی از آن است. پلان برای ساختمان‌هایی که طبقات آن‌ها نقشه مشابهی دارند، فقط یکبار طراحی می‌شود. البته برای طبقه همکف که پارکینگ و حیاط دارد باید پلانی جداگانه طراحی شود. طراحی این طبقه به گونه‌ای است که محل قرارگیری ماشین‌ها در پارکینگ نیز مشخص شده و فضای لازم برای دورگیری ماشین و عبور آن‌ها و غیره هم نشان‌ داده می‌شود.

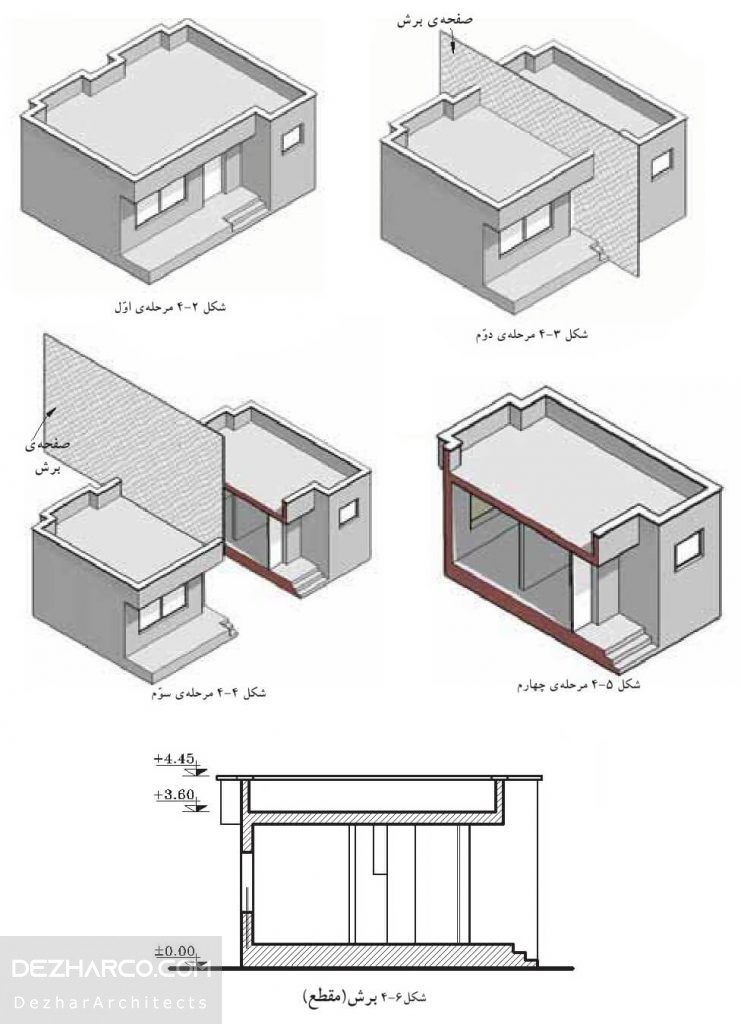

پلان برش یا مقطع از دیگر نقشه‌های معماری است که ساختمان را به صورت عمودی به نمایش می‌گذارد. از این مدل نقشه معماری برای نمایش بخش‌های حساس نظیر راه‌پله، رمپ، آشپزخانه و غیره استفاده می‌شود. از دیگر انواع نقشه‌های معماری می‌توان به پلان موقعیت اشاره کرد که در واقع ضروری‌ترین اطلاعات در مورد زمین ساخت، عوارض طبیعی و مصنوعی و ساختمان‌های دیگر موجود در آن مکان را نشان داده و از نمای بالا دسترسی‌ها، اختلاف سطوح و کاربری‌ها را مشخص می‌کند.

مقاله پیشنهادی : طراحی باغ ویلا ساده

در نقشه کشی باغ ویلا، از این نقشه برای تعیین موقعیت ساختمان در باغ و دیگر باغ‌های اطراف استفاده خواهد شد. نقشه نما از دیگر نقشه‌های معماری است. هدف از طراحی نقشه نما، نشان دادن وضعیت ارتفاعی قسمت‌های خارجی باغ ویلا بوده و تنها به کنارهم چیدن فضاها ختم نمی‌شود. همزمان با طراحی دیگر بخش‌های ساختمان، باید به طراحی این نقشه نیز توجه نمود.

2. نقشه‌های سازه‌ای (محاسباتی)

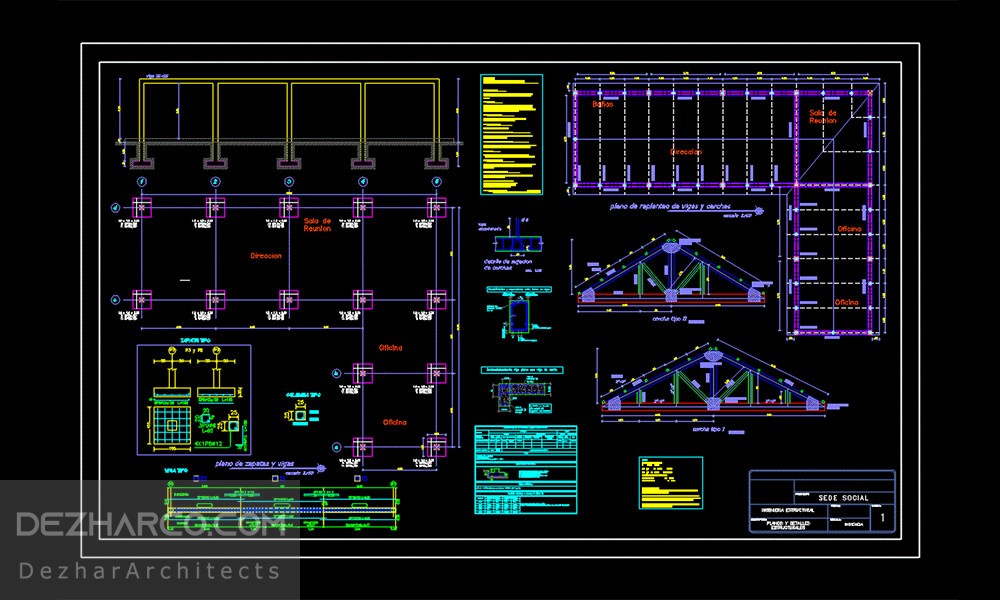

پلان‌های سازه‌ای و یا محاسباتی بعد از طراحی نقشه‌های معماری، آماده می‌شوند. در این نوع نقشه‌ها جزئیات ساخت و نحوه اجرای هر قسمت برای پیمانکار مشخص خواهد شد. نظارت‌های ساخت بر اساس این نوع نقشه‌ها انجام می‌گیرند. از انواع نقشه‌های محاسباتی می‌توان به طراحی اسکلت ساختمان، فونداسیون، تیرها و ستون‌ها و غیره اشاره نمود.

3. نقشه تأسیسات

این نقشه‌ها به دو دسته تأسیسات مکانیکی و برقی تقسیم‌بندی می‌شوند. در بخش تأسیسات برقی، محل قرارگیری کلید پریزها، سیم‌کشی‌های محصوص لامپ‌ها و روشنایی، آنتن، سیستم‌ها صوتی، جعبه برق، اطفاء حریق، برق اضطراری، موتورخانه و غیره مشخص خواهد شد. نقشه‌های تأسیسات مکانیکی، مواردی نظیر نقشه‌های تهویه آب و فاضلاب، لوله‌کشی‌های آب سرد و گرم، لوله‌کشی پکیج و شوفاژ، شبکه انتقال آب باران، کانال‌های تهویه کولر و غیره را شامل می‌شوند.

محوطه سازی در نقشه کشی باغ ویلا

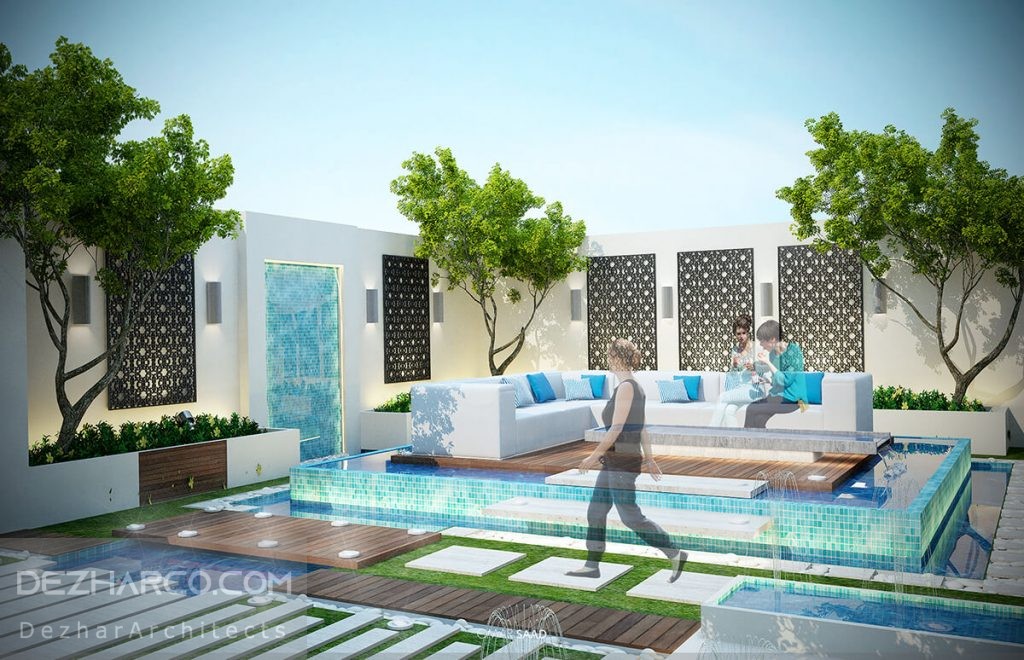

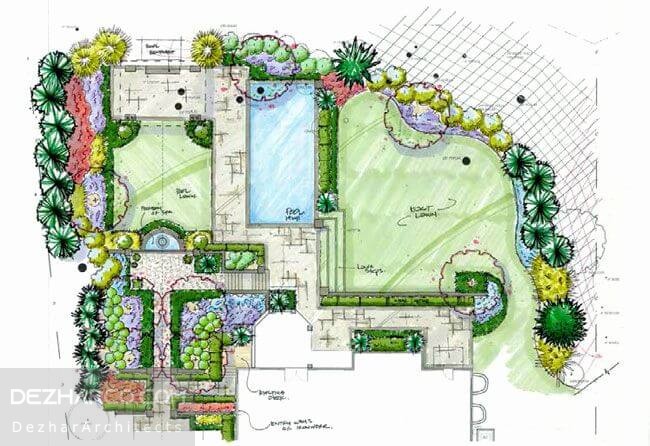

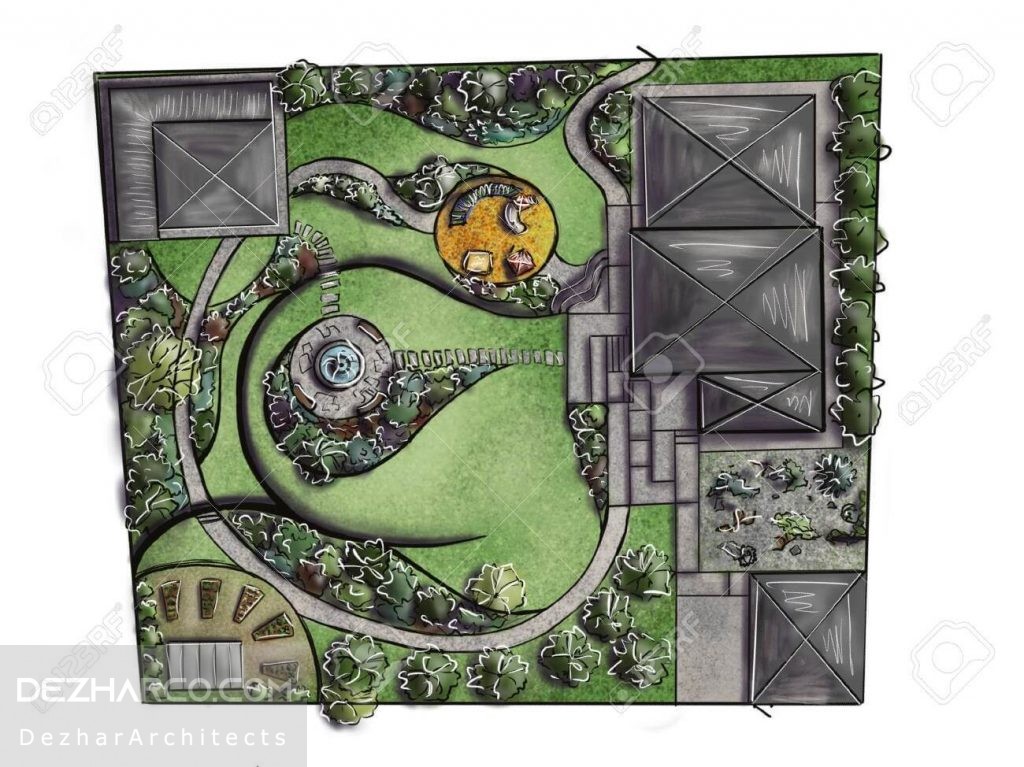

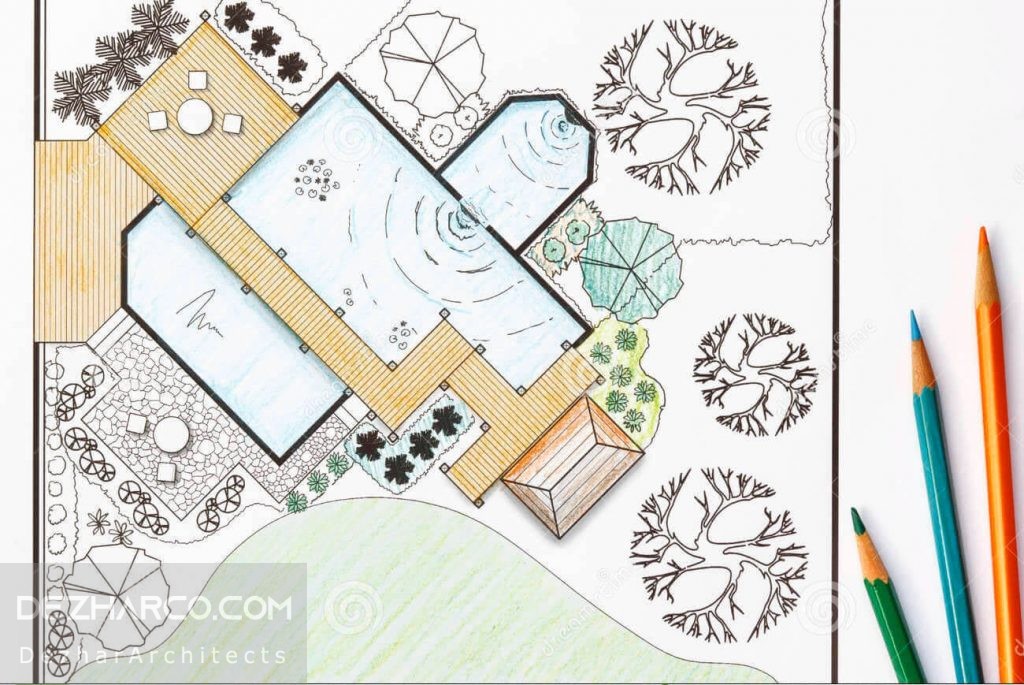

مکمل طراحی باغ ویلاها، محوطه سازی یا لنداسکیپ است. گل و گیاهان زینتی در حیاط ویلا، اضافه کردن رنگ‌ها و بسیاری دیگر از اقداماتی که در جهت زیباسازی محیط ویلا و باغ انجام می‌گیرد، می‌تواند توجه بسیاری را به خود جلب کرده و موجب رضایت کارفرما شود.

همچنین این اقدامات موجب افزایش ارزش افزوده مجموعه خواهد شد. محوطه یک باغ ویلا بیشترین مساحت را به خود اختصاص می‌دهد و از این دیدگاه درست در نقشه کشی باغ ویلا باید به گونه‌ای باشد که حداکثر استفاده از این محیط به عمل آید. به طور کلی ویلاها نیز به دو صورت طراحی ویلا مدرن و کلاسیک طراحی خواهند شد و سبک طراحی ویلا نیز بر روی طراحی‌های محوطه تأثیرگذار خواهد بود.
