آشنایی با مبدل حرارتی فن کوئل

امروزه نصب مبل حرارتی فن کوئل با هدف افزایش راحتی و آسایش ساکنان ساختمان‌ها به دلیل مسائلی مانند: گرم شدن سریع زمین، لازم بوده و البته این مبدل حرارتی، از مهم‌ترین بخش‌های سیستم‌های سرمایشی و گرمایشی است. عملکرد فن کویل با مکش هوای داخلی ساختمان و عبور دادن آن از روی کوئل‌های سرد و گرم، منجر به تغییر دمای محیط خواهد شد. سپس جریان هوا تغییر یافته با دستگاه، در محیط پخش خواهد شد. به عبارتی ساده‌تر دستگاه فن کویل به واسطه مکش هوای محل نصب، فرایند تنظیم درجه حرارت فضای اطراف خود را انجام داده و البته انجام این فرایند به واسطه کلیدی دستی خاموش و روشن یا ترموستات، صورت خواهد گرفت.

تولیدکنندگان دستگاه فن کویل را براساس فاکتور‌های مختلفی مانند: چگونگی نصب، طراحی و تولید خواهند کرد تا خریدار با توجه به نیاز و شرایط ساختمان خود، بهترین مدل آن را انتخاب کند. یک نکته بسیار مهم در رابطه با نحوه عملکرد فن کویل، وجود آب سرد و گرم جهت انجام اصولی کارایی دستگاه خواهد بود. بنابراین در صورتی که جریان آب سرد یا گرم در لوله‌های کم قطر با مشکلی برخورد کند، نمی‌توان انتظار عملکرد صحیح از دستگاه داشت. در صورت علاقه‌مندی به آشنایی بیشتر با دستگاه فن کوئل و همچنین خرید انواع دریچه بازدید فن کوئل ، با ما در تهویه نظری همراه باشید.

مبدل حرارتی فن کوئل چیست؟

طی سال‌های اخیر استفاده از انواع دستگاه‌های تهویه هوا یا سیستم‌های گرمایشی و سرمایشی به دلیل گرمایش کره زمین و نیاز بشر به هوای مطبوع، با استقبال بسیاری مواجه شده است. از اصلی‌ترین تجهیزات جهت تهویه مطبوع هوا در ساختمان‌های مسکونی، تجاری، اداری و صنعتی مبدل حرارتی فن کویل خواهد بود. این مبدل حرارتی از دو جزء فن و کوئل، تشکیل شده و تولید هوا مطبوع در محل نصب آن، به واسطه جریان هوا در اطراف لوله‌های کم قطر کوئل انجام خواهد شد.

آب سرد و گرم هنگام روشن بودن دستگاه به کمک چند پمپ نصب شده در مسیر رایزر‌ها، به سوی کوئل‌ها یا لوله‌های کم قطر هدایت خواهند شد. آب سرد با عبور از لوله‌های کم قطر یا کوئل‌های خنک‌کننده،  هوای گرم محیط را جذب کرده و انجام درست این فرایند، باعث افزایش حرارت آب سرد خواهد شد تا هوای محیط سرد و خنک شود. در ادامه قطعه چیلر آب گرم شده را با کمک رایزر‌ها، برگشت داده و این فرایند جهت تولید هوای مطبوع، تکرار خواهد شد.

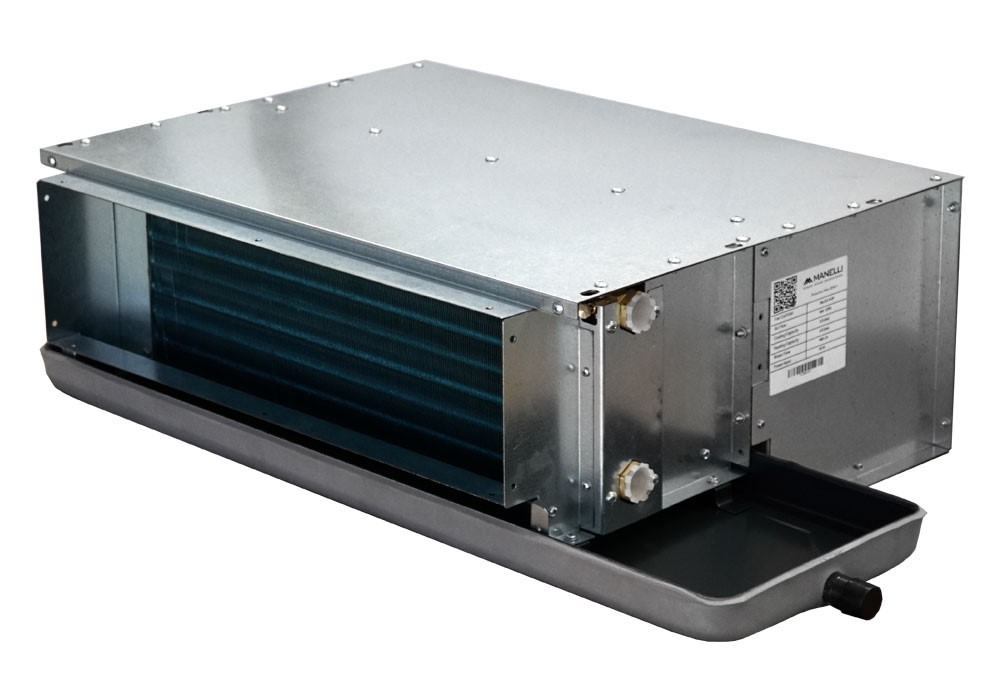

اصلی‌ترین قطعات فن کوئل

مبدل حرارتی فن کویل، یک بخش مهم از سیستم گرمایش یا سرمایش و همچنین تهویه هوا ساختمان به شمار خواهد رفت. هوای محیط پس از روشن شدن دستگاه، به سمت داخل مکیده شده و از فیلتر و مبدل حرارتی، عبور خواهد کرد. در ادامه جریان هوا واراد کانال شده به واسطه دریچه رفت، در ساختمان توزیع خواهد شد. البته دستگاه جهت انجام این فرایند و ارائه عملکرد عالی، نیاز‌مند قطعاتی است. اما از مهم‌ترین اجزاء و قطعات فن کوئل، می‌توان به موارد زیر اشاره کرد:

·       الکتروموتور: نیروی مکانیکی لازم در دستگاه جهت چرخاندن فن، به واسطه الکتورموتور‌ها تامین خواهد شد. البته مدل الکتورموتور نصب شده در دستگاه به شکل دور متغیر، تک دور و سه دور است.

·       فیلتر: قطعه فیلتر آلودگی هوا ورودی به دستگاه را، جذب کرده و مطمئنا مهم‌ترین مزیت آن، امکان شست‌و‌شو است.

·       کوئل: قطعه کویل مبدل حرارتی فن کویل، به سه شکل تولید خواهد شد. کوئل برقی با هدف گرمایش محیط، کویل آبی به منظور افزایش هوا سرد در محل نصب و کوئل آبی که وظیفه گرم و سرد کردن ساختمان را بر عهده دارد.

·       جعبه برق: وجود این قطعه جهت برق‌رسانی به الکتروموتور و در حالت کلی دستگاه فن کویل، لازم خواهد بود.

·       فن و دمنده: اصلی‌ترین قطعه دستگاه، فن بوده و فرایند مکش یا پرتاب هوا، به واسطه این قطعه کاربردی انجام خواهد شد.

·       ترموستات: مبدل حرارتی فن کویل جهت کنترل عملکرد خود و همچنین مصرف بهینه انرژی، نیاز‌مند قطعه ترموستات خواهند بود.

·       سینی درین یا تخلیه: قطعه سینی درین هنگام استفاده از کویل آبی در دستگاه، مورد استفاده قرار خواهد گرفت. مهم‌ترین وظیفه این قطعه کاربردی،جمع‌آوری آب تقطیر شده کویل آبی خواهد بود.

انواع فن کوئل

تولید‌کنندگان مبدل حرارتی فن کوئل را در انواع مختلف براساس چگونگی نصب، شکل دستگاه، روکار یا تورکار بودن آن و همچنین سرمایش و گرمایش طراحی کرده‌اند. افراد با توجه به نوع نیاز و شرایط ساختمان خود، می‌توانند بهترین مدل آن را انتخاب کرده و سپس فرایند نصب آن را با هدف توزیع هوا مطبوع در ساختمان انجام دهند. در ادامه به معرفی برخی از محبوب‌ترین انوع فن کویل، پرداخته شده است.

فن کوئل زمینی

فن کویل‌های زمینی در انواع بالا‌زن، شیب‌دار و رو به جلو تولید خواهند شد. این مدل از دستگاه‌های حرارتی  فن کویل، مزیت‌های بسیاری داشته و از اصلی‌ترین آن‌ها، می‌توان به موارد زیر اشاره کرد:

·       فرایند نصب آسان و راحت

·       قیمت مناسب و مقرون به صرفه

·       امکان نصب در ساختمان‌های اداری، مسکونی و تجاری

فن کوئل کاستی

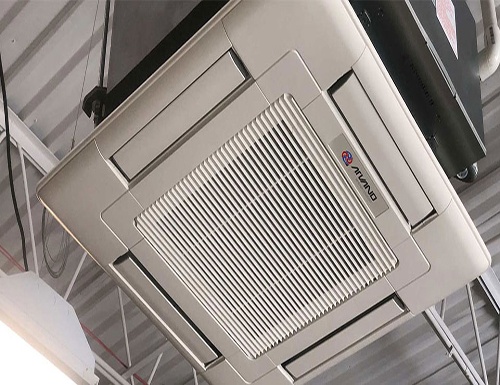

جدید‌ترین نوع مبدل حرارتی فن کوئل، نوع کاستی بوده و مطمئنا دلیل استقبال خریداران از این مدل مبدل حرارتی، امکان نصب آن در داخل سقف کاذب ساختمان خواهد بود. البته در فرایند نصب آن، دقت بسیار خرج کرد تا  فقط قسمت دریچه خروجی هوا دستگاه روی سقف مشخص شود.

فن کوئل دیوار

فن کوئل‌های دیواری از نظر ظاهر، بسیار شبیه به یونیت‌های دیواری اسپلیت بوده و مدل دیواری فن کویل به شکل رو‌به‌رو زن با ظرفیت هوا‌دهی 200 تا 800 فوت مکعب بر دقیقه، تولید شده است. در فرایند انتخاب این مدل فن کویل علاوه بر ظرفیت هوایی بالا آن، ایجاد سر‌و‌صدای کمتر نوع دیواری دستگاه نسبت به سایر انواع مبدل حرارتی نقش تعیین‌کننده‌ای بر عهده دارد.

مزایا و معایب نصب فن کوئل

بدون تردید دستگاه‌های مبدل حرارتی فن کویل، از مهم‌ترین سیستم‌های تهویه هوا و به طور حتم مناسبت‌ترین گزینه جهت جایگزینی بخاری یا کولر در ساختمان خواهد بود. افراد هنگام انتخاب این دستگاه، باید به خوبی با مزایا و معایب آن آشنا باشند تا با دید باز و شناخت کامل، فرایند خرید را انجام دهند. از مزایا نصب فن کویل در ساختمان، می‌توان به موارد زیر اشاره کرد:

·       تنوع فن کوئل‌ها، امکان انتخاب براساس اندازه و ابعاد محل نصب را برای فرد خریدار فراهم کرده است.

·       این دستگاه کاربردی جهت انجام وظیفه تنظیم و کنترل هوا مطبوع محل نصب، نیاز‌مند کانال‌کشی نخواهد بود. بنابراین فضای کمتری از ساختمان را، به خود اختصاص خواهد داد.

·       فرایند کنترل و تنظیم هوای مطبوع با دستگاه فن کویل نسبت به دیگر تجهیزات یا سیستم‌های سرمایشی و گرمایشی، بسیار ساده و کم هزینه است.

با وجود مزیت‌های متعدد و بی‌شمار دستگاه فن کویل، باید برای آن یک‌سری معایب نیز در نظر گرفت. شاید برخی از افراد با وجود این معایب، از انتخاب آن جهت نصب در ساختمان خود خودداری کنند. مهم‌ترین عیب‌های فن کویل‌ها، عبارت هستند از:

·       باز‌دهی کم دستگاه نسبت به سایر دستگاه‌ها هوا‌رسان، از اصلی‌ترین عیب‌های آن محسوب خواهد شد.

·       در بیشتر مدل‌های فن کویل، امکان جریان هوای تازه وجود ندارد. بنابراین افراد در ساختمان با مشکلاتی مانند: کمبود اکسیژن و در نتیجه خستگی ناشی از آن، مواجه خواهند شد.

·       هزینه نصب این نوع دستگاه تهویه هوا جهت نصب در ساختمان‌های با متراژ کم، بسیار زیاد خواهد بود.

مطمئنا فروشنده هنگام انتخاب انواع فن کویل‌ها، مزایا و معایب آن را معرفی خواهد کرد تا شخص با شناخت و دانش کاملی، دست به انتخاب بزند. بدون شک انتخاب و نصب بهترین تجهیزات تهویه هوا، می‌تواند راحتی و آسایش را با خود برای ساکنان محیط اداری یا مسکونی به همراه داشته باشد.

سوالات متداول

در این بخش به سوالات احتمالی شما درباره انواع فن کوئل‌ها و مزیت یا معایب نصب آن، اشاره شده است.

انتخاب فن کویل دیواری برای خونه 80 متری کرمانشاهم مناسبه؟

متخصصان و افراد حرفه‌ای انتخاب فن کویل دیواری یا دیگر انواع این مبدل حرارتی جهت نصب در خانه 80 متری را، اشتباه معرفی کرده‌اند. زیرا از نظر این افراد فرایند نصب آن، بسیار هزینه‌بر بوده و بنابراین انتخاب یک سیستم سرمایشی یا گرمایشی دیگر مانند: کولر، انتخاب ایده‌آل‌تری خواهد بود.

بهترین فن کویل برای نصب در سقف کناف ویلای بوشهر کدومه؟

انتخاب فن کویل کاسنی، گزینه مناسبی جهت نصب در سقف کناف ویلای بوشهر است.

میشه فیلتر فن کویل شست؟

از مهم‌ترین مزیت‌های نصب انواع فن کویل در ساختمان اداری یا تجاری و مسکونی، امکان شست‌و‌شوی فیلتر آن خواهد بود.
